當電路板抵達貼片區，經過光障傳感器后開始減速，接著由另一個激光傳感器來確定最終的停板位置。一旦電路板抵達了目標位置，則傳送導軌的皮帶將停止傳送，板子從下方被向上夾緊。同時立刻開始貼裝。PCB板的移動和固定始終受到監測。

傳送導軌軌道的位置通過電動自動寬度調整機構，可以將傳送導軌輕而易舉地設定到與PCB板相匹配的寬度。單傳送導軌和柔性雙傳送導軌都可以將固定軌道設定在左邊或右邊。


傳送導軌緩沖區SIPLACE PCB 傳送導軌擁有三個緩沖區。如果在貼裝區中出現短暫的等待時間(例如，由于回流爐需要更長的生產周期)，后面的貼裝區可以繼續進行工作,因為未受影響的區域仍然能夠輕松拿到在緩沖區等候的PCB板。這能夠提高貼裝生產線的實際產能。


單傳送導軌在單傳送導軌中，PCB板一塊接一塊地送入貼片機，并停留在傳送導軌軌道上。該傳送導軌特別適用于非常寬的PCB 板。


柔性雙傳送導軌為了能在處理盡可能寬的PCB板的同時保證最大生產率。柔性SIPLACE雙傳送導軌允許您在單傳送導軌模式和雙傳送導軌模式之間進行選擇。


在雙傳送導軌模式中，兩塊PCB板同時(同步操作)或交替(異步操作)送人貼裝機。

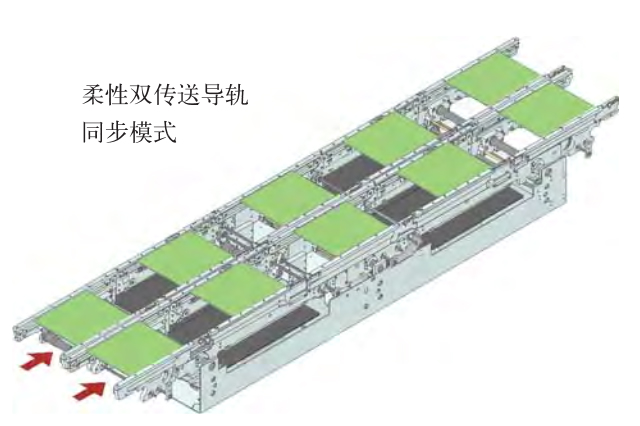

在同步模式中，兩塊PCB板同時進人貼裝位置。它們被作為一塊大板處理。這允許在同一條生產線上處理PCB板的正面和反面，對于正反面元件個數差別很大的產品，這種將正反面的所有元件合在一起優化的方式能夠提高產能。
